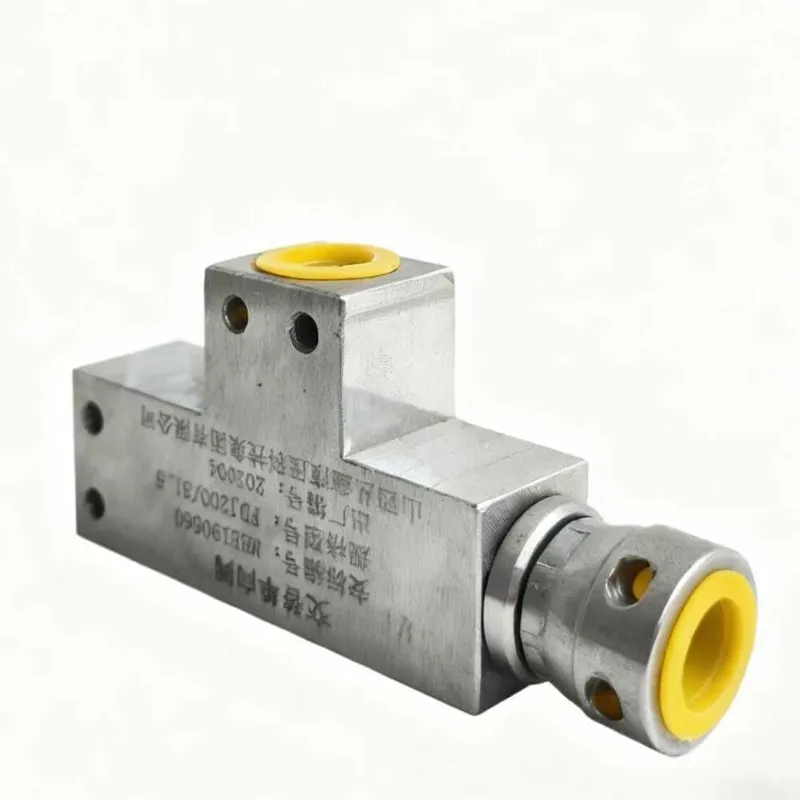

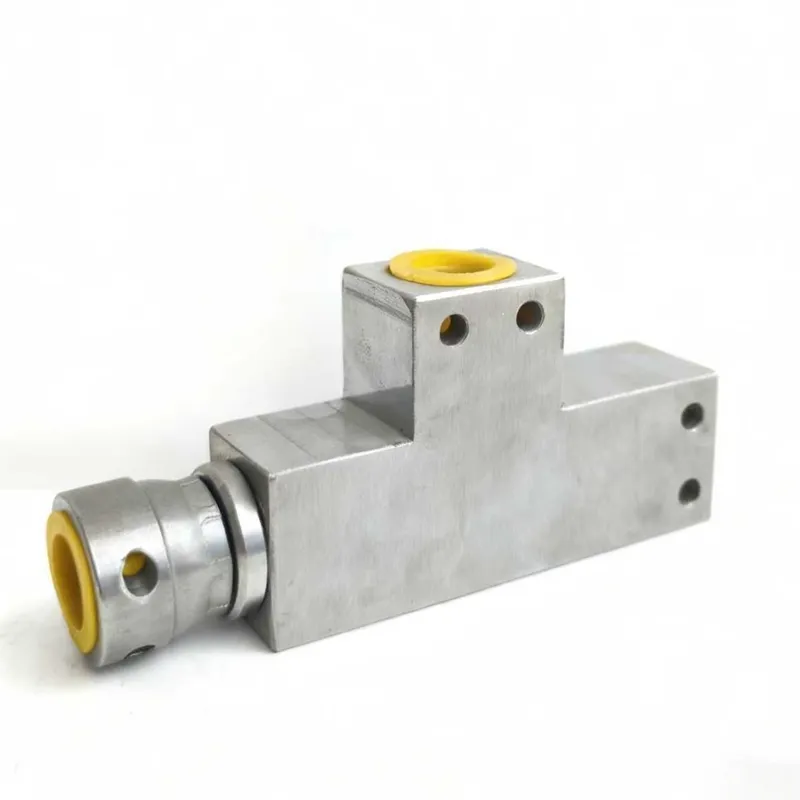

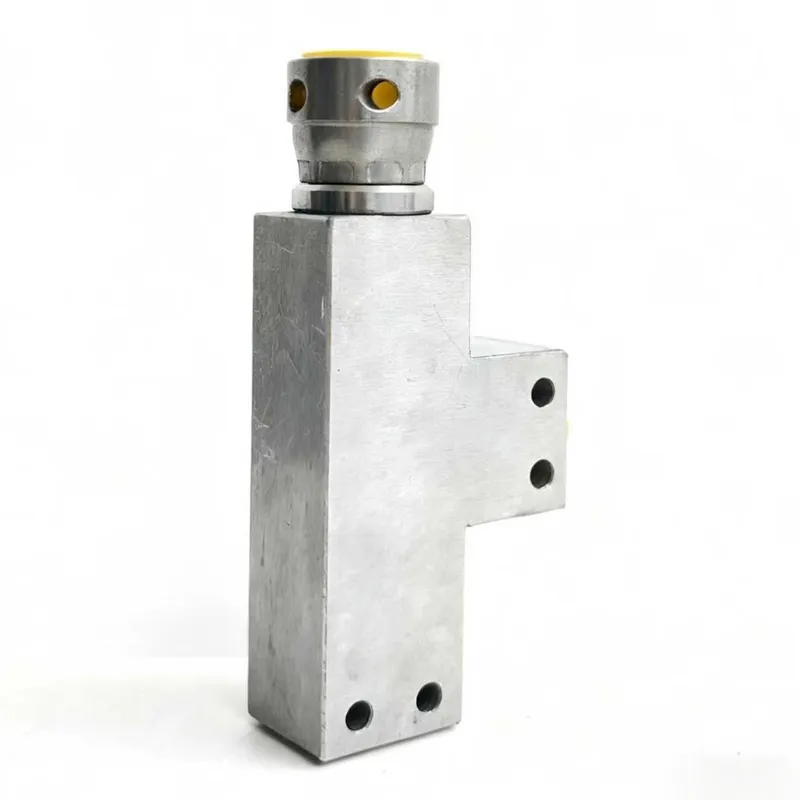

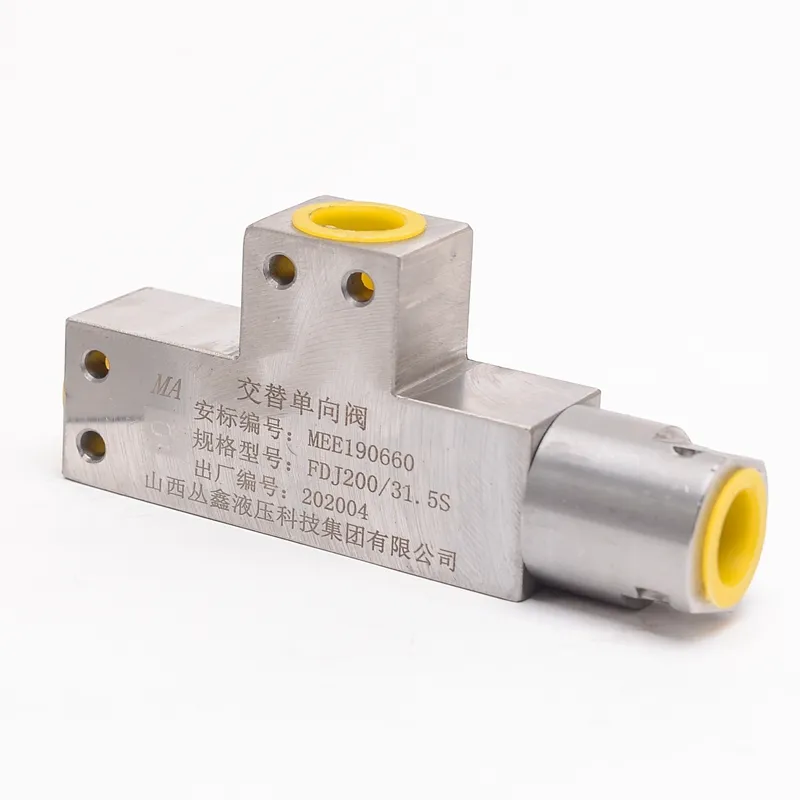

Чередующийся обратный клапан
Назначение Основное применение: управление попеременным открытием и закрытием гидравлических каналов в гидравлической системе, обеспечивая попеременное одностороннее прохождение жидкости. Принцип работы Данный чередующийся обратный клапан имеет три подключения: A, B и C. При подаче жидкости в ...
Описание
маркер
Назначение
Основное применение: управление попеременным открытием и закрытием гидравлических каналов в гидравлической системе, обеспечивая попеременное одностороннее прохождение жидкости.
Принцип работы
Данный чередующийся обратный клапан имеет три подключения: A, B и C. При подаче жидкости в порт A золотник закрывает порт B, и порты A и C сообщаются. После прекращения подачи жидкости в порт A золотник под действием пружины возвращается в исходное положение, закрывая порт A, и обеспечивает направленный возврат жидкости из порта C в порт B.
Стандарт исполнения
GB 25974.3-2010 «Гидравлические крепи для угольных шахт. Часть 3: Гидравлическая система управления и клапаны»
Рабочая среда
Высоководная гидравлическая жидкость, приготовленная смешиванием концентрата с нейтральной мягкой водой в массовом соотношении 5:95.
Распространенные модели и параметры
| Модель изделия | Номинальное давление (МПа) | Номинальный расход (л/мин) | Присоединение |
| FDJ(DN10) | 31.5 | 125 | DN10 |
Материалы и характеристики
Корпус и золотник данного чередующегося обратного клапана изготавливаются из углеродистой стали среднего содержания углерода (с цинковым покрытием поверхности) или из нержавеющей стали, обладают высокой прочностью и коррозионной стойкостью; уплотнение O-образным кольцом выполняется из нитрильного каучука или полиуретана, обладает относительно высокой термостойкостью и химической стойкостью; пружина изготавливается из проволоки из легированной пружинной стали, обладает высокой усталостной прочностью и стабильной упругостью; седло клапана изготавливается из материала POM.
